Cấu tạo van 1 chiều máy nén khí

Trong các hệ thống công nghiệp và đời sống hằng ngày, máy nén khí đóng vai trò quan trọng trong việc cung cấp năng lượng khí nén để vận hành nhiều thiết bị. Một trong những bộ phận thiết yếu đảm bảo hoạt động ổn định của máy chính là van một chiều máy nén khí. Thành phần này kiểm soát hướng di chuyển của khí nén, duy trì áp suất ổn định và ngăn chặn dòng khí hoặc dầu chảy ngược, giúp bảo vệ hệ thống khỏi nguy cơ hỏng hóc do áp suất ngược.

Hãy cùng Khí Nén Việt Á khám phá sâu hơn về cấu tạo, nguyên lý hoạt động và vai trò quan trọng của van một chiều máy nén khí, từ đó hiểu được tại sao đây là một trong những bộ phận không thể thiếu trong công nghệ khí nén.

Van một chiều máy nén khí là gì? Vai trò quan trọng trong hệ thống

Van một chiều máy nén khí là một thiết bị chuyên dụng trong hệ thống khí nén, giúp kiểm soát hướng di chuyển của khí và đảm bảo hoạt động liên tục, hiệu quả. Chức năng chính của van không chỉ giới hạn ở việc ngăn chặn rò rỉ khí trên đường ống, mà còn giúp duy trì áp suất ổn định trong suốt quá trình vận hành.

Trong điều kiện làm việc thực tế, máy nén khí có thể gặp phải tình trạng tụt áp khiến dòng khí nén và dầu bôi trơn có nguy cơ chảy ngược vào máy nén. Khi đó, van một chiều sẽ tự động kích hoạt, chỉ cho phép khí di chuyển theo một hướng, chặn hoàn toàn dòng ngược, bảo vệ các bộ phận bên trong khỏi hư hỏng do sự thay đổi áp suất đột ngột.

Ngoài ra, thiết bị này còn giúp tối ưu hóa hiệu suất sử dụng khí nén, hạn chế tối đa tổn thất năng lượng, đảm bảo hệ thống luôn cung cấp lượng khí ổn định cho các thiết bị đầu cuối.

Nguyên lý hoạt động của van một chiều máy nén khí

Nguyên lý làm việc của van một chiều máy nén khí vận hành theo hai trạng thái cơ bản: mở và đóng, giúp kiểm soát hoàn toàn hướng đi của dòng khí.

Trạng thái đóng: Khi không có áp lực tác động, lò xo đàn hồi hoặc trọng lực sẽ đưa van về vị trí ban đầu, ngăn dòng khí chảy ngược.
Trạng thái mở: Khi áp suất khí nén đạt mức cần thiết, lực tác động từ dòng khí sẽ đẩy cánh van, cho phép khí đi qua theo hướng quy định.

Khi áp suất dòng khí giảm về gần mức 0, cánh van sẽ tự động đóng lại, ngăn hoàn toàn dòng khí hồi lưu. Điều này giúp hệ thống duy trì áp suất ổn định, bảo vệ các linh kiện máy khỏi rủi ro sụt áp hoặc mất áp đột ngột.

Mặc dù có nhiều loại van một chiều máy nén khí khác nhau trên thị trường, tất cả đều hoạt động theo nguyên lý chung, đó là chỉ cho phép dòng khí nén di chuyển theo một hướng duy nhất để bảo vệ hệ thống.

Các loại van một chiều máy nén khí phổ biến trên thị trường

Hiện nay, trên thị trường có nhiều loại van một chiều máy nén khí, mỗi loại đều có cấu tạo và nguyên lý hoạt động riêng nhằm đáp ứng nhu cầu vận hành khác nhau. Dưới đây là ba loại van phổ biến nhất trong hệ thống khí nén công nghiệp mà Khí Nén Việt Á cung cấp.

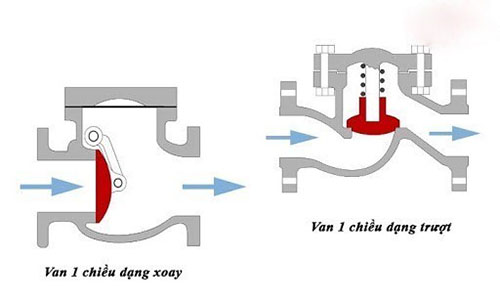

Van trượt một chiều – Thiết kế đơn giản, hoạt động hiệu quả

Đặc điểm cấu tạo:Van trượt một chiều có thiết kế tối giản với trục đường ống dẫn khí đặt vuông góc với trục đế đỡ. Cấu trúc này giúp van kiểm soát dòng khí theo một hướng cố định, tránh thất thoát áp suất và nâng cao hiệu suất vận hành.
Nguyên lý hoạt động:Khi áp lực khí nén tác động, phần trượt của van di chuyển để tạo lối cho dòng khí đi qua. Khi áp suất giảm, van quay về vị trí ban đầu, đảm bảo luồng khí không thể chảy ngược.
Ứng dụng:Van trượt một chiều thường được dùng trong hệ thống máy nén khí trục vít, piston và các thiết bị cần dòng khí ổn định.

Van một chiều dạng cửa xoay – Kiểm soát lưu lượng khí linh hoạt

Cấu tạo đặc trưng:Loại van này có thiết kế đặc biệt với trục đế đỡ song song với trục đường ống dẫn khí. Bộ phận cửa xoay được gắn bản lề và có thể mở theo chiều khí nén di chuyển.
Nguyên lý hoạt động:Khi không có dòng khí, cửa van đóng chặt để ngăn chặn rò rỉ khí nén. Khi khí nén được cấp, cửa xoay mở ra, tạo khe hở cho dòng khí lưu thông. Khi áp suất giảm, cửa van tự động đóng lại, duy trì áp lực hệ thống.
Ưu điểm nổi bật:Kiểm soát áp suất chính xác, giảm thiểu rủi ro tổn thất khí.Độ bền cao, phù hợp với môi trường áp suất lớn.Dễ lắp đặt và bảo trì.

Van một chiều dạng bích – Đáp ứng công suất cao, lắp đặt linh hoạt

Phân loại chính:Van bích đôi: Thiết kế với hai mặt bích giúp kết nối chắc chắn.Van lò xo: Có hệ thống lò xo hỗ trợ đóng mở linh hoạt theo áp suất.
Cách thức hoạt động:Van bích hoạt động theo nguyên tắc đóng mở tự động, khi có áp lực khí tác động, van mở ra, khi áp suất giảm, van tự đóng lại nhờ lò xo đàn hồi.
Ưu điểm của van một chiều dạng bích:Hiệu suất kỹ thuật cao, phù hợp với hệ thống áp suất lớn.Tiết kiệm chi phí bảo trì, vận hành ổn định.Lắp đặt linh hoạt ở cả vị trí ngang và dọc, tùy theo hệ thống.

Khí Nén Việt Á luôn sẵn sàng cung cấp các loại van một chiều máy nén khí đạt chuẩn chất lượng cao, đảm bảo hiệu suất vận hành và độ bền vượt trội.

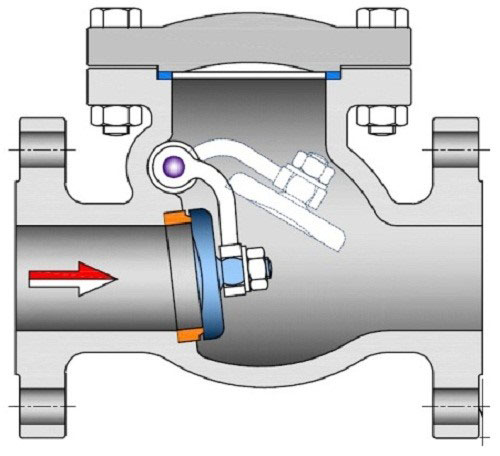

Cấu tạo của van một chiều máy nén khí – Thành phần quan trọng cần biết

Cấu trúc của van một chiều máy nén khí có sự khác nhau tùy vào thiết kế, nhưng về cơ bản, chúng bao gồm các thành phần chính sau:

Nắp đậy: Được làm từ vật liệu chịu lực cao như inox, đồng, thép hoặc hợp kim, giúp chống ăn mòn và chịu được áp suất lớn.
Chốt van: Sản xuất từ thép không gỉ hoặc bulong chống ăn mòn, đảm bảo tính ổn định khi van hoạt động liên tục.
Thân van: Làm từ hợp kim cao cấp, giúp bảo vệ van khỏi tác động của môi trường làm việc khắc nghiệt.
Bản lề xoay: Giúp van đóng mở linh hoạt, đảm bảo dòng khí lưu thông đúng hướng.
Gioăng cao su (vòng đệm): Được làm từ cao su chịu nhiệt, có nhiệm vụ làm kín van, ngăn rò rỉ khí nén và giảm tiếng ồn trong quá trình vận hành.
Đĩa van và chốt đĩa: Sản xuất từ thép không gỉ, giúp chịu được áp suất cao và đảm bảo tuổi thọ dài lâu.

Lưu ý: Chọn van một chiều đúng chất lượng và phù hợp với hệ thống máy nén khí giúp gia tăng độ bền, giảm chi phí bảo trì và tối ưu hiệu suất hoạt động. Khí Nén Việt Á cam kết cung cấp các sản phẩm chính hãng, đảm bảo độ bền cao và giá thành hợp lý.

Hướng dẫn chi tiết cách lắp đặt van một chiều máy nén khí

Việc lắp đặt van một chiều máy nén khí đóng vai trò quan trọng trong việc duy trì sự ổn định và hiệu suất của hệ thống khí nén. Nếu lắp đặt sai cách, không chỉ làm giảm hiệu suất vận hành mà còn có thể gây ra sự cố nghiêm trọng, ảnh hưởng đến toàn bộ quá trình hoạt động của máy. Vì vậy, cần thực hiện quy trình lắp đặt một cách chính xác để đảm bảo hệ thống vận hành trơn tru và an toàn.

Trong trường hợp bạn tự lắp đặt mà không có sự hỗ trợ từ kỹ thuật viên, hãy tuân theo các bước hướng dẫn sau để đảm bảo van hoạt động đúng cách:

Các bước lắp đặt van một chiều máy nén khí đúng chuẩn

Đặt van một chiều giữa máy nén khí và bình chứa

Trước tiên, cần lắp đặt van một chiều giữa máy nén khí và bình chứa khí nén. Điều này giúp khí nén sau khi nén được đưa vào bình chứa mà không bị chảy ngược về máy nén khi thiết bị dừng hoạt động.
Khi lắp đặt, cần đảm bảo chiều hướng mũi tên trên thân van một chiều hướng về bình chứa, tránh tình trạng lắp ngược gây mất áp suất hoặc ảnh hưởng đến quá trình vận hành của hệ thống.

Lắp đặt van tại cửa ra của máy nén khí

Van một chiều cần được lắp đặt tại vị trí cửa ra của máy nén khí, nơi tiếp xúc trực tiếp với hệ thống đường ống dẫn khí.
Việc đặt van ở vị trí này giúp kiểm soát dòng khí, tránh tình trạng khí nén di chuyển ngược, gây tổn thất năng lượng và giảm tuổi thọ thiết bị.

Lắp đặt van một chiều phù hợp với từng loại máy nén khí

Đối với máy nén khí piston: Van một chiều thường được lắp bên trong piston để kiểm soát lưu lượng khí đi vào xi lanh, giúp máy vận hành đúng nguyên lý.

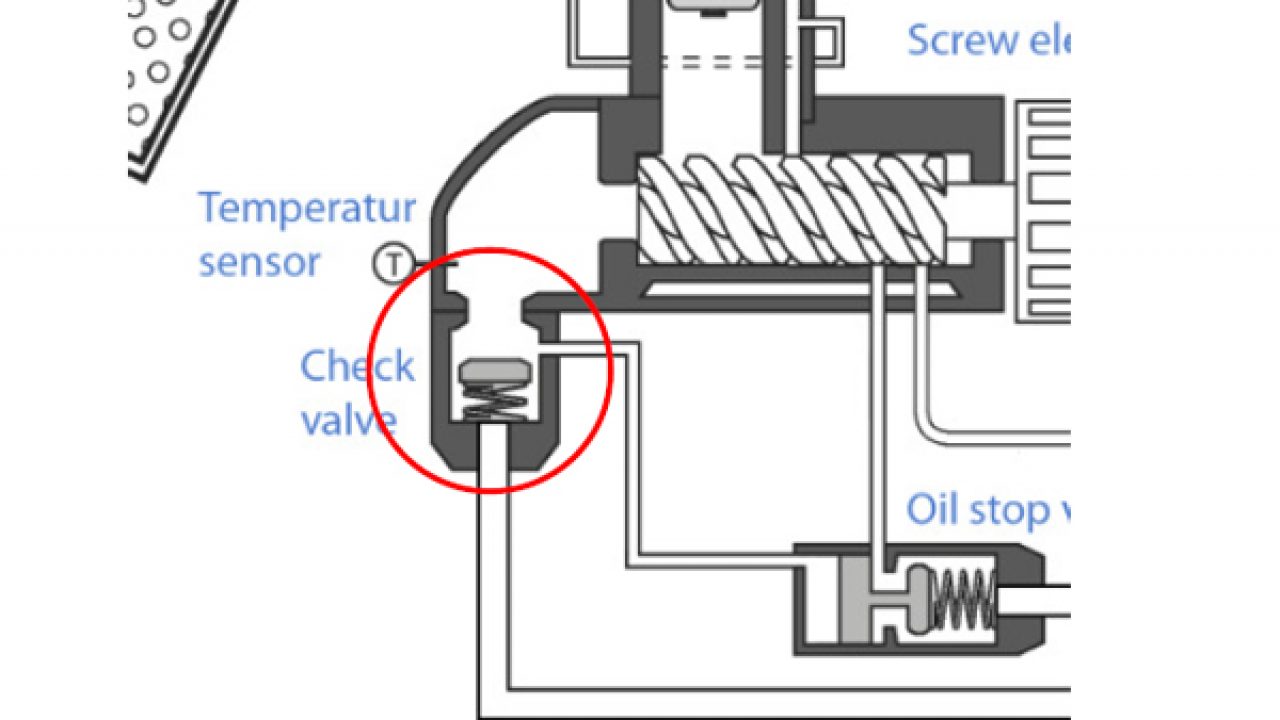

Đối với máy nén khí trục vít: Van sẽ được đặt tại đầu ra của trục vít, đảm bảo khí nén chỉ di chuyển theo một chiều duy nhất, không bị tràn ngược về hệ thống.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng van một chiều

Đảm bảo lắp đặt van theo đúng chiều hướng dòng khí nén để tránh sự cố rò rỉ hoặc giảm hiệu suất hệ thống.
Thường xuyên kiểm tra và bảo dưỡng định kỳ để đảm bảo van hoạt động ổn định, hạn chế nguy cơ tắc nghẽn hoặc hỏng hóc.
Nếu hệ thống khí nén hoạt động trong môi trường khắc nghiệt, cần lựa chọn van có vật liệu chống ăn mòn để tăng độ bền và tuổi thọ.

Sự cố thường gặp khi sử dụng van một chiều máy nén khí

Trong quá trình vận hành, một số sự cố có thể xảy ra với van một chiều, ảnh hưởng trực tiếp đến hiệu suất của máy nén khí. Dưới đây là những vấn đề phổ biến nhất mà người dùng có thể gặp phải:

Tình trạng dầu và khí nén tràn ngược về đầu máy nén

Một trong những sự cố nghiêm trọng nhất là dầu và khí nén bị tràn ngược về đầu máy nén khí, dẫn đến nguy cơ làm hỏng van hút và ảnh hưởng đến toàn bộ hệ thống.
Khi gặp tình trạng này, cần kiểm tra ngay van một chiều để đảm bảo rằng nó vẫn hoạt động tốt và không bị kẹt hoặc hư hỏng.

Van một chiều bị tắc nghẽn do bụi bẩn hoặc dầu nhớt

Trong quá trình vận hành, bụi bẩn hoặc dầu nhớt tích tụ lâu ngày có thể làm tắc nghẽn van, khiến khí nén không thể lưu thông đúng cách.
Để khắc phục, cần vệ sinh và bảo dưỡng van định kỳ, loại bỏ cặn bẩn để đảm bảo hệ thống hoạt động trơn tru.

Van một chiều bị rò rỉ khí nén

Tình trạng rò rỉ khí nén có thể do gioăng cao su bị mòn hoặc van bị nứt. Khi phát hiện hiện tượng này, cần kiểm tra và thay thế các bộ phận bị hư hỏng để tránh tổn thất khí nén không cần thiết.

Cách khắc phục sự cố nhanh chóng

Kiểm tra tình trạng van thường xuyên để phát hiện lỗi kịp thời.
Vệ sinh sạch sẽ và bảo trì định kỳ để đảm bảo van hoạt động tốt nhất.
Khi có dấu hiệu hỏng hóc, thay thế van mới để tránh ảnh hưởng đến toàn bộ hệ thống máy nén khí.

Việc lựa chọn và lắp đặt van một chiều đúng cách không chỉ giúp máy nén khí hoạt động ổn định mà còn kéo dài tuổi thọ của toàn bộ hệ thống. Khí Nén Việt Á cam kết cung cấp các loại van một chiều máy nén khí chất lượng cao, giúp doanh nghiệp tối ưu hiệu suất vận hành.
